运行测试并解读波形图🚁

By: howardlau1999、 PurplePower

当您实现 CPU 后，可通过仿真测试以验证，并查看波形图以进一步分析测试过程及硬件运行情况。 在本教程，您将了解如何执行仿真测试，并解读波形图。

运行测试并生成波形图🚁

当您完成实验中的代码时，您有多种方法执行测试。

波形图生成的启用注释

若您使用 Scala 和 Chisel 测试，仓库默认于 TestAnnotations 中定义了 WriteVcdAnnotation，以生成波形图。 若您自定义了某些超长周期测试，您可以去掉其以避免生成波形图占据大量磁盘空间。

您可直接在 IDEA 或 VSCode 中点击测试文件中测试旁运行按钮，即可运行测试。该方法最为直接简单。

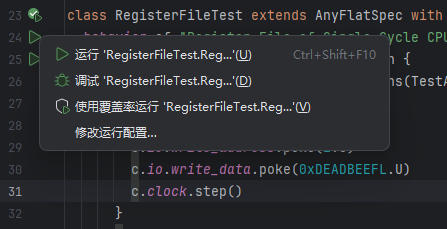

点击测试左侧的运行按钮，选择“运行”或“调试”，即可启动测试。

idea-click-test

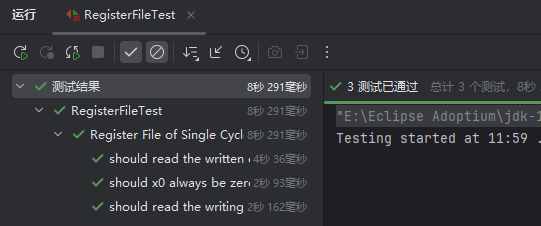

测试成功时，您应能在运行或调试标签页里看到测试通过提示：

idea-test-done

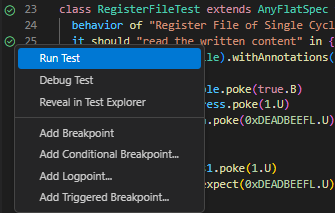

左击测试左侧的运行按钮，或右击选择运行或调试以启动测试。

vscode-click-test

测试完成时，您应能在 Debug Console 看到测试结果：

vscode-test-done

sbt （Scala Build Tool）可用于自动编译并运行项目。该方法适合习惯终端界面的同学。

首先，您需要打开 sbt ：

在 IDEA 界面左下角点击打开 sbt shell，或双击 Shift 搜索 sbt shell 以打开。

idea-sbt-shell

在键入 sbt 并确认前，您需确认以下事项避免测试失败。

设置代理

首次打开 sbt 时，其会在编译时自动下载依赖库。如果下载失败或者网络不稳定，可以尝试设置代理。请根据自己的实际情况填写代理地址。

export HTTPS_PROXY=http://127.0.0.1:1080
export JAVA_OPTS="$JAVA_OPTS -Dhttps.proxyHost=127.0.0.1 -Dhttps.proxyPort=1080"

确认 Java 版本

由于本实验的 Scala 和 Chisel 版本，Java 版本需要为 17 或 19 。您可以通过以下命令确认您系统上的 Java 安装。

> java --version  # 查看默认 java 的版本
openjdk 17.0.9 2023-10-17
OpenJDK Runtime Environment Temurin-17.0.9+9 (build 17.0.9+9)
OpenJDK 64-Bit Server VM Temurin-17.0.9+9 (build 17.0.9+9, mixed mode, sharing)

> which -a java   # 查看所有 java 的路径，第一项是默认 java
/e/Eclipse Adoptium/jdk-17.0.9.9-hotspot/bin/java

随后，您可以打开 sbt 。

sbt

# 使用指定的 JAVA 以启动 sbt
sbt --java-home <JAVA路径>

在 sbt 中，您可以使用如下指令运行全部测试。初次运行或修改文件后，可能花费较长时间进行重新编译。

test

或使用 testOnly 以运行指定的测试，指定测试的名称是文件开头的 package 包名，用句号接上测试 class 的名称，如运行 RegisterFileTest.scala 中的 RegisterFileTest 测试，则使用：

testOnly riscv.singlecycle.RegisterFileTest

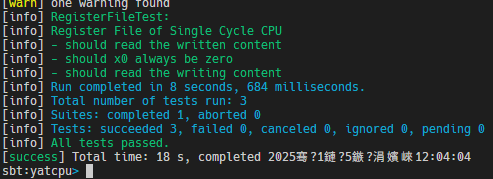

运行结束时，您应能看到测试结果：

sbt-test-done

Why?

前两种测试方式中均由 Chisel 调用了 Verilator 进行模拟，使用 C++ 调用 Verilator 编译运行给予更大的模拟自由度。 该方法将 Verilator 中模拟耗时的大容量内存拆出由 C++ 数组替代，请仅在确有该需求时才使用该测试方式。

按以下随意一个方式为您实现的 CPU 生成 Verilog 代码。

打开 src/main/scala/board/verilator/Top.scala，点击 object VerilogGenerator 一行左边的绿色三角形运行即可。

或者可以在 "sbt shell" 窗口中，等 sbt 启动完毕后，执行 runMain board.verilator.VerilogGenerator。

sbt "runMain board.verilator.VerilogGenerator"

之后，进入 verilog/verilator 目录，执行以下命令生成仿真程序：

verilator --cc --exe --trace --build Top.v sim_main.cpp
或
verilator --cc --exe --trace Top.v sim_main.cpp
make -C obj_dir -f VTop.mk


verilator_bin --cc --exe --trace --build Top.v sim_main.cpp
或
verilator_bin --cc --exe --trace Top.v sim_main.cpp
make -C obj_dir -f VTop.mk

编译完成后，会生成 obj_dir/VTop （Windows 下为 obj_dir/VTop.exe）的可执行文件。该可执行文件可以传入参数从而运行不同的代码文件。参数以及其用法如下：

参数 用法
-memory 指定仿真内存的大小，单位为字（4字节）。用例：-memory 4096
-instruction 指定用于初始化仿真内存的 RISC-V 程序。用例：-instruction ~/yatcpu/src/main/resources/hello.asmbin
-signature 指定仿真结束后，需要输出的内存范围以及目的文件。用例：-signature 0x100 0x200 mem.txt
-halt 指定停机标识符地址，往该内存地址写入 0xBABECAFE 即停止仿真。用例：-halt 0x8000
-vcd 指定仿真过程波形保存的文件名，不指定则不会生成波形文件。用例：-vcd dump.vcd
-time 指定最大仿真时间，注意时间是周期数的两倍。用例：-time 1000

例如，如果想加载 hello.asmbin 文件，仿真 1000 个周期，并将仿真波形保存到 dump.vcd 文件，可以运行：

obj_dir/VTop -instruction ~/yatcpu/src/main/resources/hello.asmbin \
-time 2000 -vcd dump.vcd

另外，使用 Verilator 仿真时，向内存地址 0x40000010（也即 UART 的 MMIO 地址）写入的数据将转换为字符输出到标准输出，可以用来实现 printf 等功能，方便调试。

解读波形图🚁

打开波形图🚁

我们推荐您使用 GTKWave 以查看波形图：

除此之外，VSCode 还可使用 Vaporiew 扩展查看。

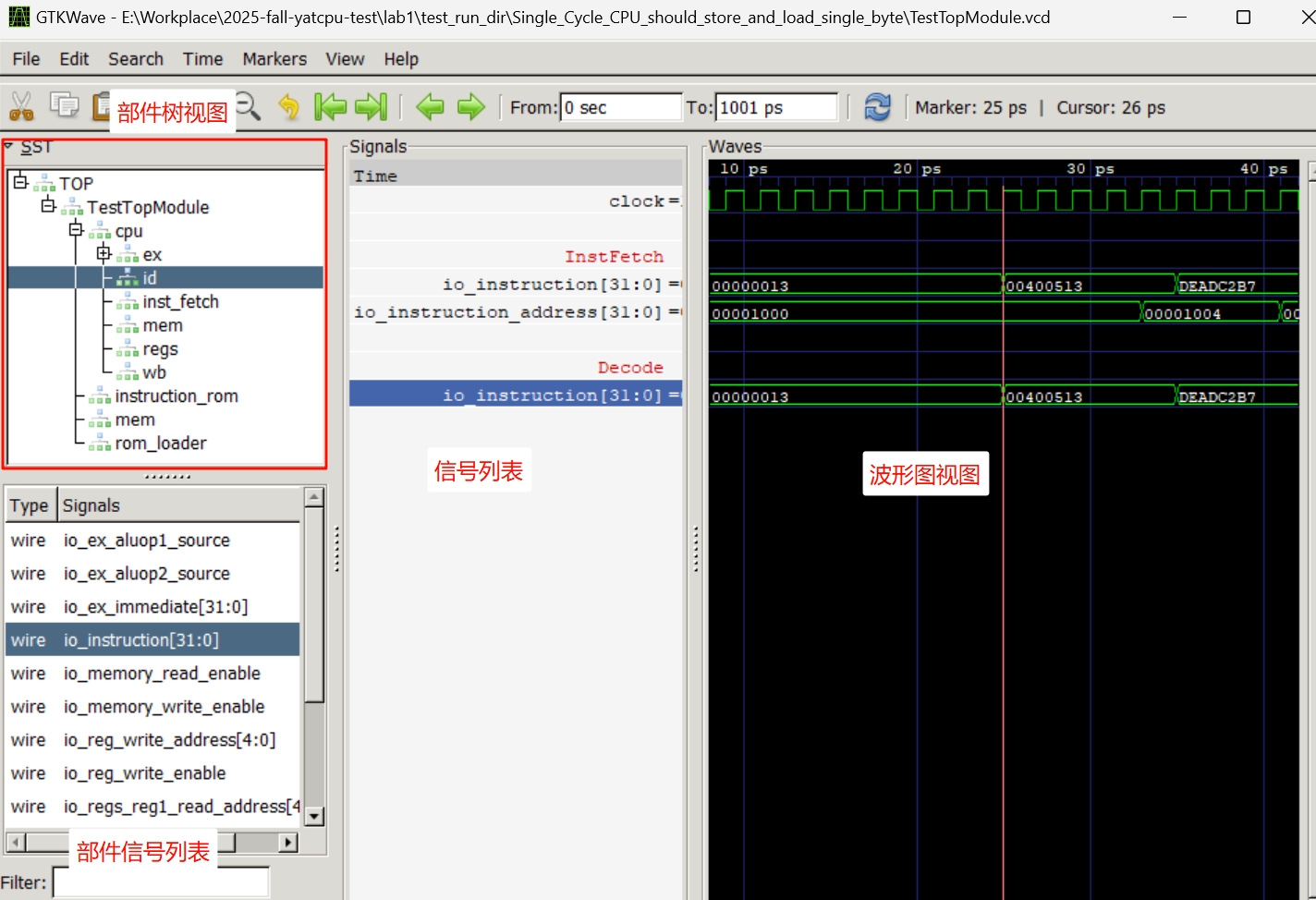

使用 GTKWave 打开测试生成的波形文件，如 test_run_dir 下对应测试的 .vcd 文件，您应看到如下界面：

gtkwave-glance

以下是一些简单的操作：

  • 在部件树视图，您可以逐级展开所测试的部件，并选择部件，该部件里的信号会显示在下方的信号列表。
  • 双击信号，其会被添加到信号列表和波形图视图，右击信号列表可以添加空行和红字注释，右击信号可以修改其颜色及 Data Format 中显示进制。
  • 使用滚轮使波形图在时间轴上移动，使用 Ctrl + 滚轮缩放。
  • 选择信号后，从 Search - Pattern Search 窗口可以搜索特定信号值的出现时刻。
  • 左击波形图以放置红色标记线，其指向时刻各信号的值显示在 信号列表右侧。
  • 使用鼠标中健放下白色标记线，使用 Markers 菜单下的选项放置或收回黄色的标记线。
  • 使用 File - Write Save File 选项保存当前的信号布局为 .gtkw 文件，这样打开该文件时，将恢复目前的信号选择及视图。

分析波形图🚁

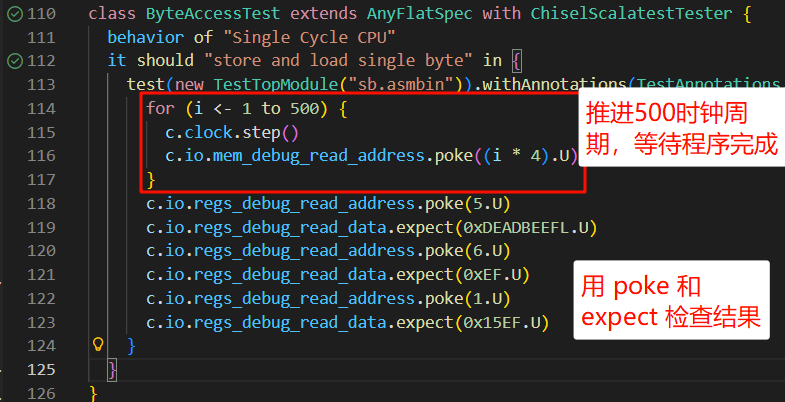

要分析波形图，您必须结合产生波形图的测试。例如，上方图片展示了单周期 CPU 执行 csrc/sb.S 中程序的波形图，其对应 CPUTest.scala 中 ByteAccessTest。首先，Scala 的代码控制了时钟推进及输入输出信号，从而检查执行正确性。

byte-access-scala-test

这可以帮助您了解某些 poke 和 expect 信号出现于何时，如上述对 regs_debug_read_[address|data] 信号的读写，会在波形图视图的最后一个周期。

然后，您应查看该测试所运行的二进制文件，即 csrc/sb.S 编译所得的指令。您可以使用 godbolt 以了解编译后的具体二进制指令，查看二进制的方法适用于指令很少的测试。

byte-access-binary

结合前述 GTKWave 波形图，能够从 IF 和 ID 的 io_instruction 信号看出其正逐条执行指令。分析方法可以运用到其他测试，包括您自己写的其他测试。
