烧板验证🚁

By: wu-kan

生成 Verilog 文件🚁

根据开发板型号，运行相应目录的 Top.scala 文件，生成的结果位于 verilog/开发板名称 目录下的 Top.v。

sbt "runMain board.开发板型号.VerilogGenerator"

打开 src/main/scala/board/开发板型号/Top.scala，点击 object VerilogGenerator extends App 一行左边的绿色三角形运行即可。

或者可以在 "sbt shell" 窗口中，等 sbt 启动完毕后，执行 runMain board.开发板型号.VerilogGenerator。

生成比特流二进制文件🚁

下面的教程以 basys3 开发板为例，其他开发板可以自行替换。

执行下述指令，可以根据 verilog/basys3/Top.v 生成二进制文件 vivado/basys3/riscv-basys3/riscv-basys3.runs/impl_1/Top.bit。

假设你的 Vivado 安装目录是 C:\Xilinx（其他目录自行修改）：

cd vivado\basys3
C:\Xilinx\Vivado\2020.1\bin\vivado -mode batch -source generate_bitstream.tcl

假设你的 Vivado 安装目录是 ~/Xilinx（其他目录自行修改）：

cd vivado/basys3
~/Xilinx/Vivado/2020.1/bin/vivado -mode batch \
    -source ./generate_bitstream.tcl

烧板🚁

按开发板型号选择后续烧板教程

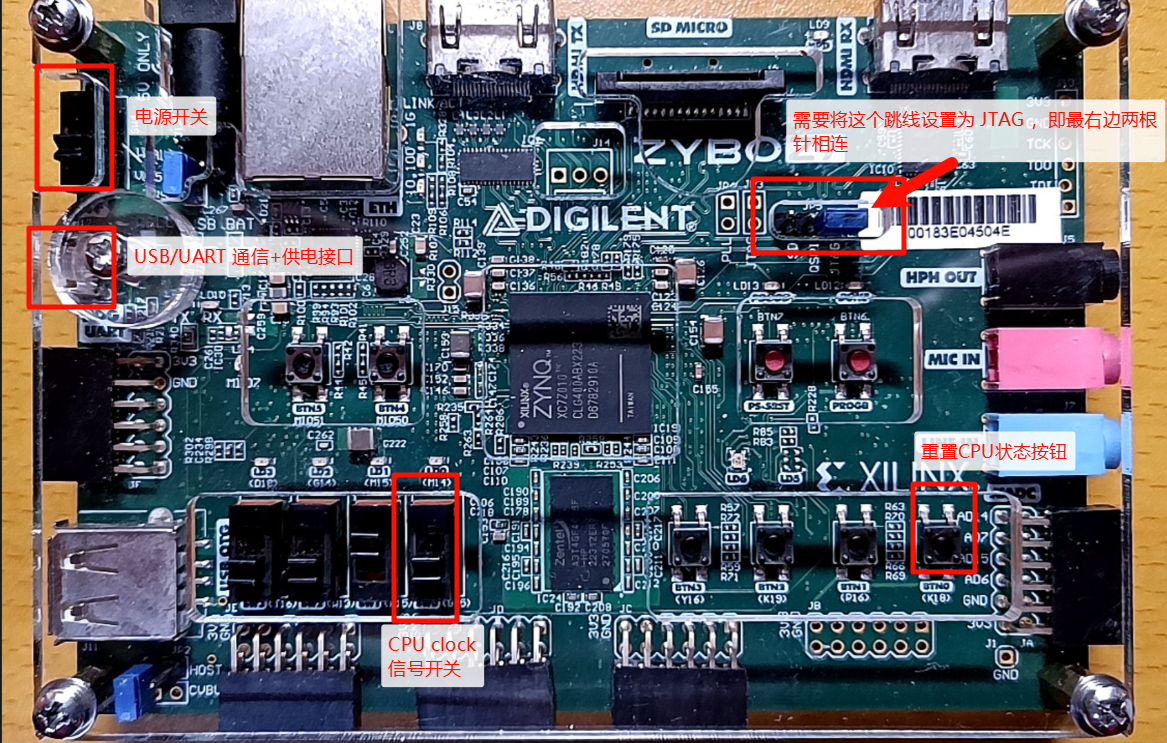

橙色盒子的该板子对应 z710 型号，参考各实验文件夹下 vivado/z710/README.md 里的说明。

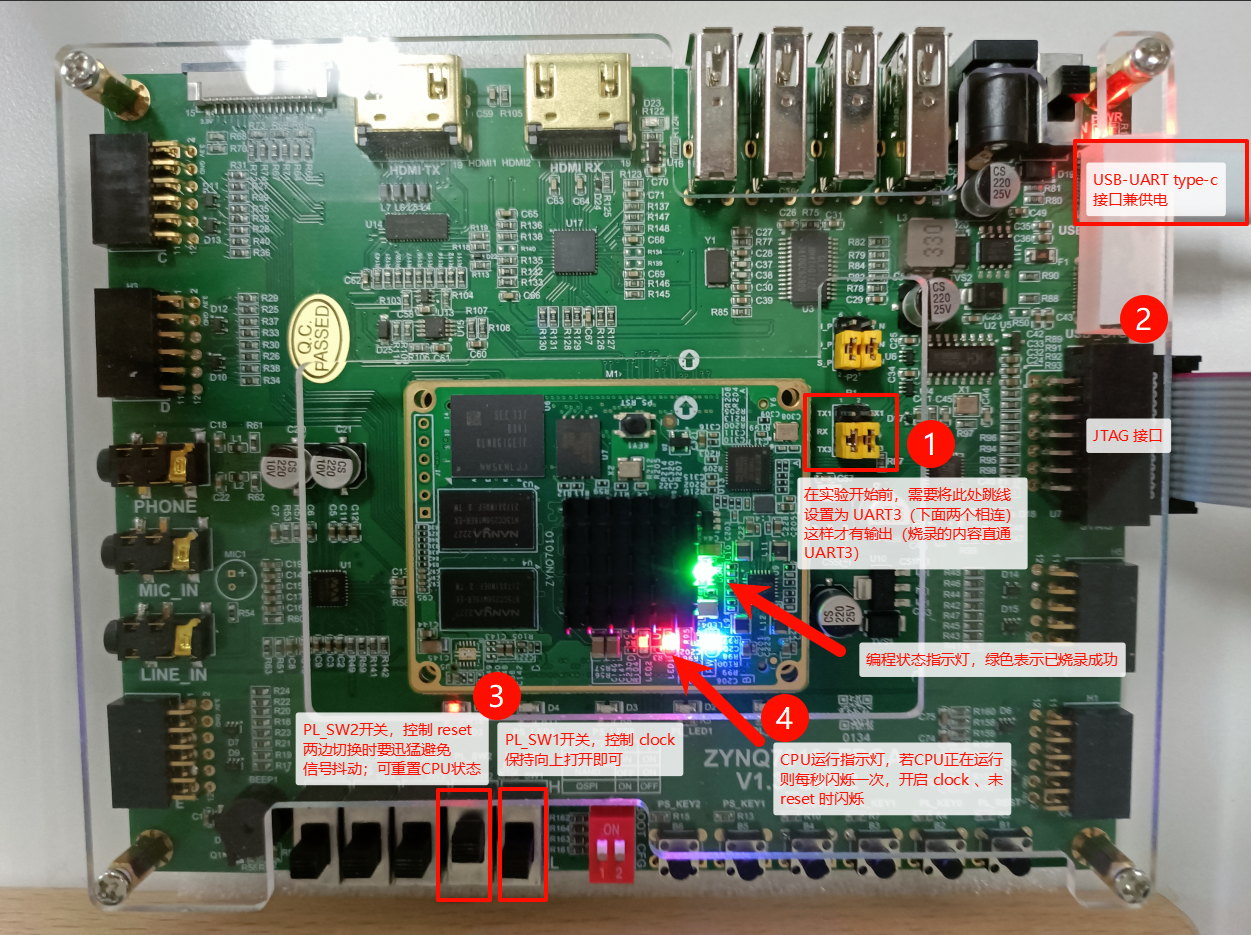

白色盒子+数据线的该板子对应 z710v1.3 型号，参考各实验文件夹下 vivado/z710v1.3/README.md 里的说明。

该板子型号是 BASYS 3，请查看本教程页面下面的说明。

假设你的 Vivado 安装目录是 C:\Xilinx（其他目录自行修改）：

cd vivado\basys3
C:\Xilinx\Vivado\2020.1\bin\vivado -mode batch -source program_device.tcl

假设你的 Vivado 安装目录是 ~/Xilinx（其他目录自行修改）：

cd vivado/basys3
~/Xilinx/Vivado/2020.1/bin/vivado -mode batch \
    -source ./program_device.tcl

由于 WSL 下可以调用 powershell，我们可以回到 Windows 下烧板。Windows 下可以只装 Vivado Lab，和完整版的 Vivado 相比只有烧板功能，精简很多，安装包体积约为 1 GB。

# 假设你在本项目的 vivado 目录下，同时 Windows 下 Vivado Lab 2020.1 安装在 C:\Xilinx 目录下
powershell.exe 'C:\Xilinx\Vivado_Lab\2020.1\bin\vivado_lab.bat -mode batch -source .\program_device.tcl'

后续将上述 program_device.tcl 换成 generate_and_program.tcl 可以将生成比特流和烧板在一个脚本中完成。

烧板结果🚁

如果一切正常，在所有的开关处于下面的位置的时候，板上数码管应当显示 “SYSU” 的字母，如下图所示：

SYSU on Board

串口连接🚁

Basys 3 的 USB 端口内置了 UART 转 USB 芯片，可以直接通过 USB 连接电脑。在完成 CPU 的 UART 中断处理后，我们可以使用串口的方式和 CPU 交互。

你可以使用任意一种串口工具，这里以 Windows 下的 Xshell 为例：

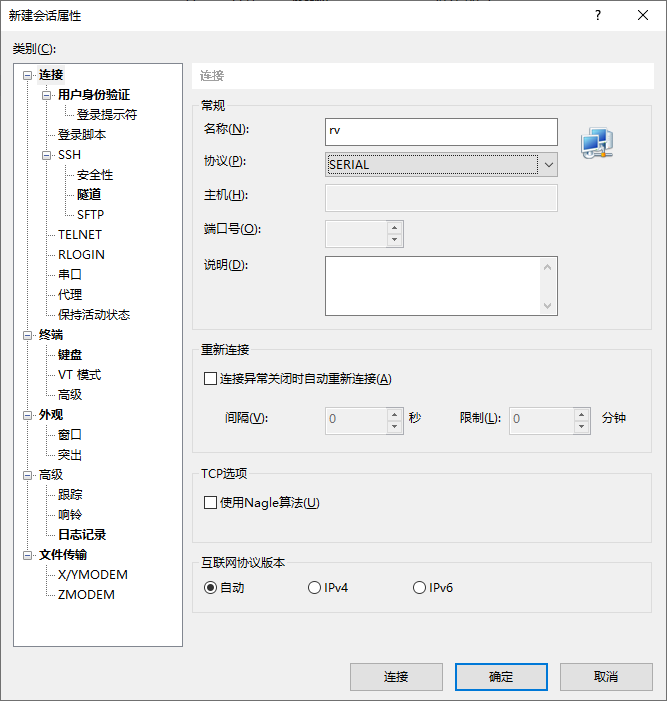

  1. 打开 Xshell，点击左上角的 “新建” 按钮，新建一个会话。在“协议”中选择串口。

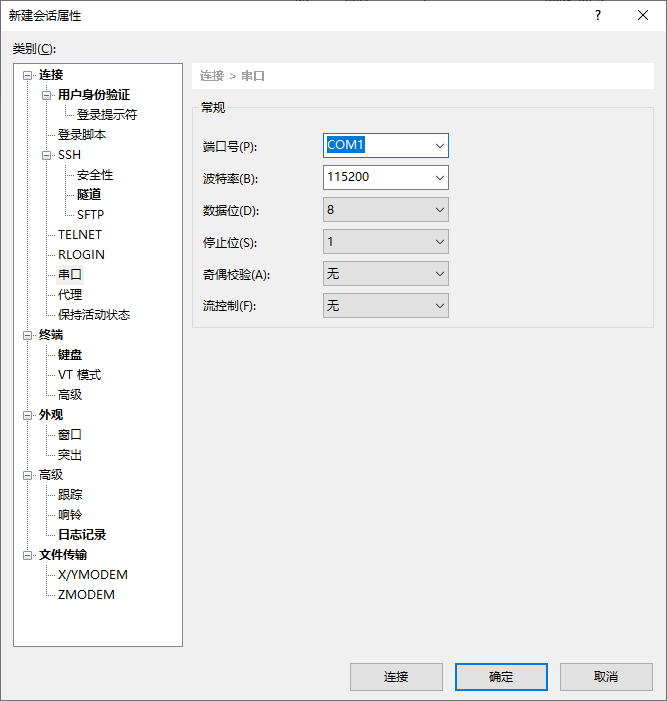

  2. 在“串口”中选择你的串口设备，波特率选择 115200，数据位 8，停止位 1，校验位 None。端口号在每一台电脑上都不一样，如果选择之后连接不上，可以尝试其他端口。

  3. 点击“确定”后，选择刚刚新建的会话，点击“连接”按钮，即可连接到 Basys 3。在通讯有数据交换的时候，USB 端口有指示灯会闪烁。
