实验四总线🚁

总线为 CPU 访问多个外部设备提供了高性价比的解决方案。总线的目的是减少电路布线数量以及电路设计复杂度，避免 CPU 和外部设备之间全连接。通过统一的总线抽象，CPU 使用总线协议访问外部设备，而无需知道其细节，具体的硬件操作则进一步抽象为读写硬件设备上的寄存器。

在本实验中，您将学习到：

AXI4-Lite 协议
使用状态机实现总线协议

在开始实现 AXI4-Lite 总线协议前，请您阅读总线以了解 AXI4-Lite 协议的基本知识。

不管使用 IDE 还是执行命令，根目录是 lab4 文件夹。

框架与接口总览🚁

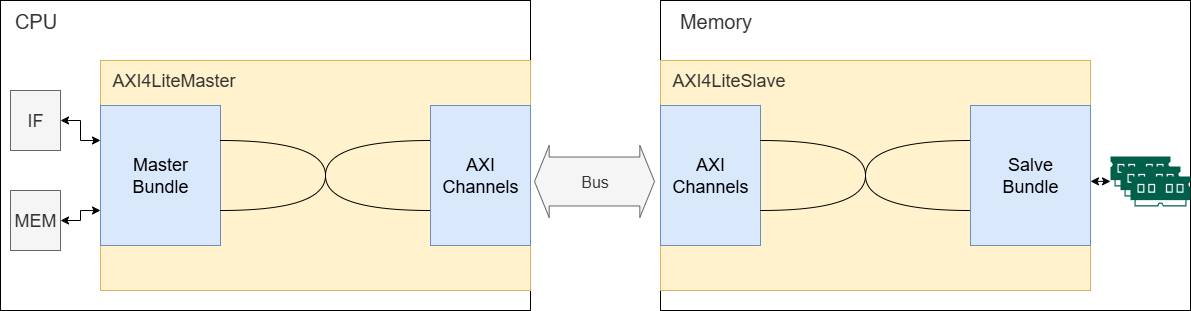

为了使基于多周期流水线的 CPU 拥有使用 AXI4-Lite 协议与外部通信的能力，本实验中修改了 CPU 部件之间、CPU与外部设备之间的通信框架，如上图所示：左侧的 CPU 和右侧的内存模块使用 AXI4-Lite 协议通信，但 AXI4-Lite 的通信协议较为复杂，我们将 AXI4-Lite 的通信实现包装在类 AXI4LiteMaster 和 AXI4LiteSlave 中，使得需要调用 AXI4-Lite 通信的硬件直接使用这两个类即可。

在 AXI4LiteMaster 和 AXI4LiteSlave 之间通信的接口是 AXI4LiteChannels ，其包含 AXI4-Lite 所定义的 5 个通道及相应信号线。当您实现自己的 AXI4LiteMaster 和 AXI4LiteSlave 后，您的硬件设备就可以和其他厂商的设备进行通信，只要其支持 AXI4-Lite 协议。

AXI4LiteSlaveBundle 和 AXI4LiteMasterBundle 是本实验中硬件操纵 AXI4LiteMaster 和 AXI4LiteSlave 的接口，其接口定义比 AXI4-Lite 简单得多，为的就是用简单地把读写操作告知 AXI4LiteMaster 或 AXI4LiteSlave，并由它们执行。

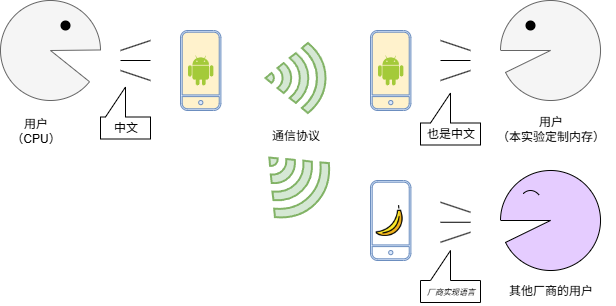

为让您更好地理解，上面的框架可以比作用户用不同语言向手机输入消息，手机通过无线网络传输信息。CPU 内需要通信的部件如同一个用户，需要和另一个用户 —— 内存进行通信，于是我们开发了一种遵循无线通信协议的手机，手机对应于 AXI4LiteMaster 和 AXI4LiteSlave，通信协议则对应于符合 AXI4-Lite 规范的 AXI4LiteChannels 。用户使用语音输入，即 CPU 或内存通过两个 Bundle 将读写操作告知 AXI4LiteMaster 和 AXI4LiteSlave，而两台手机之间的通信则对应总线上以 AXI4-Lite 的通信。

您在此处的工作就是打造一部这样的手机，使得不仅两台您造出的手机能相互通信，也能和其他厂商的手机进行通信。

设备与 `AXI4LiteMaster` 和 `AXI4LiteSlave` 通信🚁

这一部分对应上图类比中如何实现不同用户☺️ 语音输入到手机📱 的部分。

主机侧（Master）的通信接口在 AXI4Lite.scala 中 AXI4LiteMasterBundle定义，各信号含义为：

信号	含义及时序要求
address	读或写地址
read	执行读操作，每个操作该信号置1持续1周期
write	执行写操作，每个操作该信号置1持续1周期
read_data/write_data	读写数据
write_strobe	写选通
read_valid	读完成，当从设备返回数据时，该信号置1持续1周期
write_valid	写完成，当从设备确认写入后，该信号置1持续1周期
busy	`AXI4LiteMaster`正忙，暂不接收任何读写请求

这样，CPU 作为主动发出读写请求的一方，其通过 read, write, write_data 和 address 发出请求，并等待 [read|write]_valid 信号以得知操作完成。相应地，内存、定时器、键盘等作为被动接收读写请求的一方，其需要提供 read_data 和 [read|write]_valid 信号。

为什么需要 valid 信号

valid 信号指示数据有效或操作完成。例如读操作完成并在 read_data 传回数据时，需要 read_valid 来指示此时 read_data 上是有效的数据。这一方面是因为 read_data 不会一直保持，另一方面也不知道读请求发送后过多久能读回。 read_valid 的作用就像提醒您外卖到了的短信。

用状态机实现总线协议🚁

本实验的主要内容就是实现 AXI4-Lite 总线协议里面的主从设备间的读写流程的状态转换。这对应之前类比中手机📱 间通过某种无线协议进行通信。

为简单起见，我们使用状态机来实现 AXI4 接口，即 AXI4LiteMaster 和 AXI4LiteSlave 用状态机实现，在握手完成时进行状态转换，以此逐个完成事务。我们给出一个可参考的状态机，如下图，左图是主设备总线接口的状态机，右图是从设备总线接口的状态机：

进行一次读操作🚁

现在我们以 CPU 取指令过程为例，说明如何进行一次读操作。

首先，取指阶段（IF）发出取指信号，包括将 AXI4LiteMasterBundle 的 read 置 1，并将 PC 送至 address，此时 CPU 的 AXI 主机（AXI Master）收到 IF 的信号，主机内部状态由空闲（Idle）跳转到读地址状态 (ReadAddr)，产生并发送读请求 (ARVALID)、读地址 (ARADDR)。

当内存模块的从机（AXI Slave）收到 ARVALID 时，其内部状态跳转至读地址状态 (ReadAddr)，保存 ARADDR ，并将读地址准备(ARREADY) 信号置 1 表明读地址已收取，此时即完成了一次握手，并完成读地址的传输。获取读取地址后，从机通过 AXI4LiteSlaveBundle 告知内存芯片读取指定位置的数据，并等待读操作完成。

当内存芯片读回数据时，其通过 read_valid 和 read_data 传回。从机跳转至读数据状态 (ReadData) ，将读回数据传入读数据 (RDATA)、读返回请求 (RVALID)；主机此时也转移至读数据状态 (ReadData)，并将 RREADY 置 1，表明准备好接收读出的数据。

当主机发现 RVALID 和 RREADY 均为 1 时完成握手，其将读出数据 RDATA 通过 AXI4LiteMasterBundle 的 read_data 传回至 IF，同时将 read_valid 置 1 持续 1 个时钟，表明这次读取操作成功，随后主机重返空闲。

另一边，当从机发现 RVALID 和 RREADY完成握手时，其也重返空闲状态。

当主机不在空闲状态时，其将 busy 置 1，“婉拒”期间到来的请求。

如何进行写操作🚁

相比读操作，写操作的流程还需写反馈的握手，若您理解了读操作的机制，写操作应不成问题。

状态机的具体实现

我们提供了灵活的测试方法，主从机的状态转换可以不必按照上面所说的一字不差，只需要能达到测试中要求的读写正确、功能正常即可。您可观察测试产生的波形图，从而优化实现以减少读写操作的周期数，甚至跳过某些上述的主从机状态。

总线上的 MMIO🚁

CPU 的内存空间按地址划分为多个部分，分别与不同设备通信。目前的实验代码中，CPU 使用地址的高 3 位以选择设备：b000 映射至内存，b010映射至 UART，b100 映射至定时器。

BusSwitch.scala 中包含了已实现上述功能的多选交换器，具体的接线在各 Top.scala 中满足了上面说明的映射关系。

把总线加到流水线上🚁

从预备知识里面我们知道了需要有总线仲裁这个模块，来协调总线主机响应来自 CPU 哪个阶段的读写请求信号。

目前我们的流水线上，无论是三级还是五级，都只存在取指单元和访存单元之间的冲突。这显然也是一种结构冲突（Structural Hazard），所以可以用 Lab 3 实验中解决冲突的思路：阻塞流水线以保证指令流的执行，即如果访存阶段没有占用总线，取指单元才能够取指。

实验任务🚁

根据前面的主从设备状态机，实验代码框架已准备好相应寄存器及 IO 接口，您主要关注实现状态机。若您修改或改进了主从设备状态机，您应简述其逻辑或给出相应图例。

实验任务：实现 AXI4-Lite 协议主从机

主从设备的代码位于 src/main/scala/bus/AXI4Lite.scala，请在标有 //lab4 (BUS) 的注释处，实现AXI4Lite主从机的内部逻辑，并：

通过 src\test\scala\riscv 下的 BusTest.scala，和三级、五级流水线下的 CPUTest.scala 中的测试
查看 BusTest 中 FunctionalTest 输出的读写事务消耗了多少个周期
查看 CPUTest 中 Fibonacci 和 Quicksort 输出的消耗时钟周期

如何检测自己实现的 AXI4-Lite 主从机正确性

上一版的测试代码要求严格按照给定状态机实现，这一版提供了允许自由实现 AXI4-Lite 协议的测试，并加入测量读写事务耗时的功能。

若您发现代码无法通过测试，可以查看 BusTest.scala 中 FunctionalTest 产生的波形图，并查看相应通道的信号，来了解自己实现能否完成最基本的读和写操作。该方法也可助您改进实现，减少读写操作的周期数。

实验报告🚁

简述您的 AXI4-Lite 主从机实现逻辑。如果有，描述您通过什么方法改进了实现及性能提升。
简要概括BusTest中测试的原理，以及测试用例的执行结果。
【可选】参考硬件调试一节的内容，用硬件波形的方法捕获程序运行结果。分析 Vivado 是否能正确识别并组合 AXI4 总线协议的传输信号以及过程。
在完成实验的过程中，遇到的关于实验指导不明确或者其他问题，或者改进的建议。

What's next?🚁

同学们在完成了本实验后，就应该具备根据状态转移图来实现状态机的能力了。如果有兴趣的话，可以尝试一下实现简单的 Cache，然后再实现 burst。包括后面希望实现 MMU，最简单的实现也可以用状态机来实现。所以，你可以放开手脚在 YatCPU 的基础上探索了（当然你也可以自己从头实现）。

实现好总线模块的逻辑后，你可以尝试给 Lab 3 的基础上或者是给 Lab 2 的 CPU 接上总线（现有的 YatCPU 的五阶段流水线+总线代码里面的一些逻辑问题在 Lab 3 实验代码中修复了，但是还没有合并到主仓库，Lab 4 用的还是主仓库现有的代码）

此外同学们也可以思考如何做CPU设计架构的优化，比如现在的 CPU 只有 ID 和 MemoryAccess 阶段对总线有需求，所以总线仲裁比较简单（集成在 CPU.scala 里了）。但是如果后面再加上 MMU，那么 CPU 的总线主机模块应该由哪个模块使用，这部分逻辑就会变得更复杂点，而这部分逻辑其实是可以单独拿出来实现的。
