Windows 配置指南🚁

By: wu-kan、 howardlau1999

善于搜索问题及提问

TODO

安装 IDE🚁

本实验可以使用 Jetbrains 的 IDEA 或 Microsoft 的 vscode 作为开发环境，您可从中二选一。 您将在这些IDE上完成代码并进行测试。

  • IDEA 更容易上手，可以自动下载所需库，界面功能更清晰，但消耗内存较多 。
  • vscode 有一定的上手难度，但熟悉后可以适用于各种编程语言和工程场景。

安装 Intellij IDEA🚁

您可通过先安装 Jetbrains Toolbox 再从中下载 IDEA，也可在 Intellij IDEA 处直接下载免费的 Community 版本(其他版本需收费且功能用不上)。

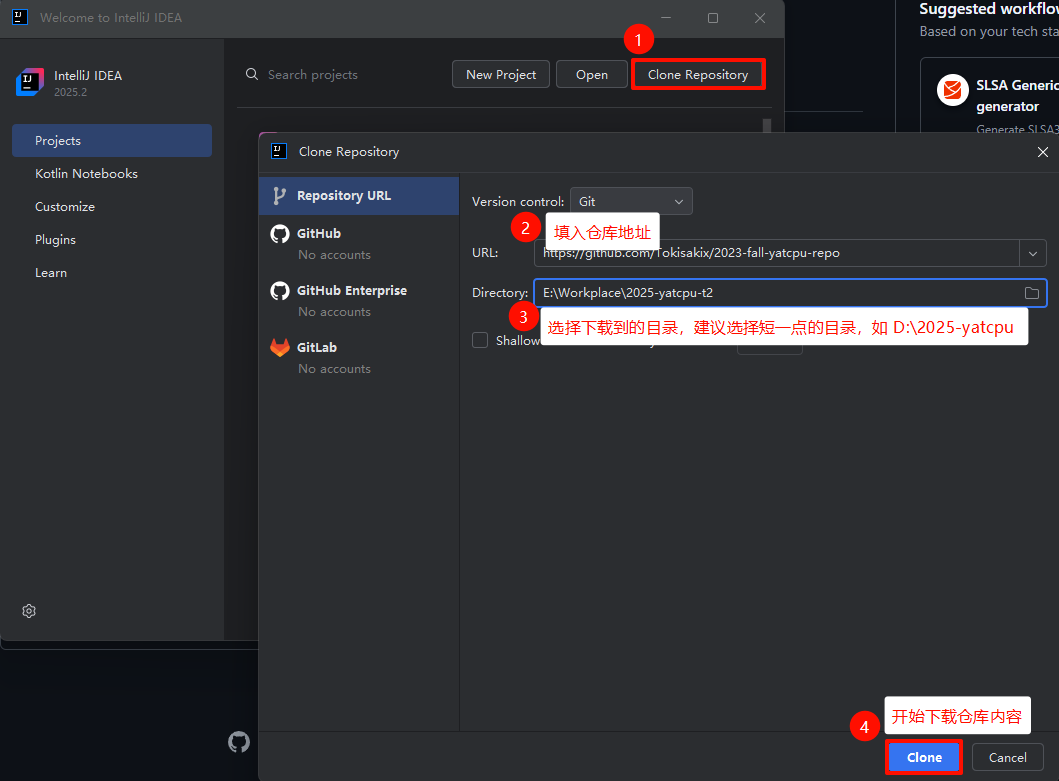

安装完成后打开，您应能看到欢迎界面，此时点击右上角的 Clone Repository 以克隆实验代码仓库，地址为 https://github.com/Tokisakix/2023-fall-yatcpu-repo，并选择项目下载的文件夹，点击 clone 开始下载。 若由于网络问题克隆失败，可以重新尝试该步骤，或者直接去 GitHub 网页下载压缩包并解压。 下文均假设项目克隆至文件夹 2023-fall-yatcpu-repo 。

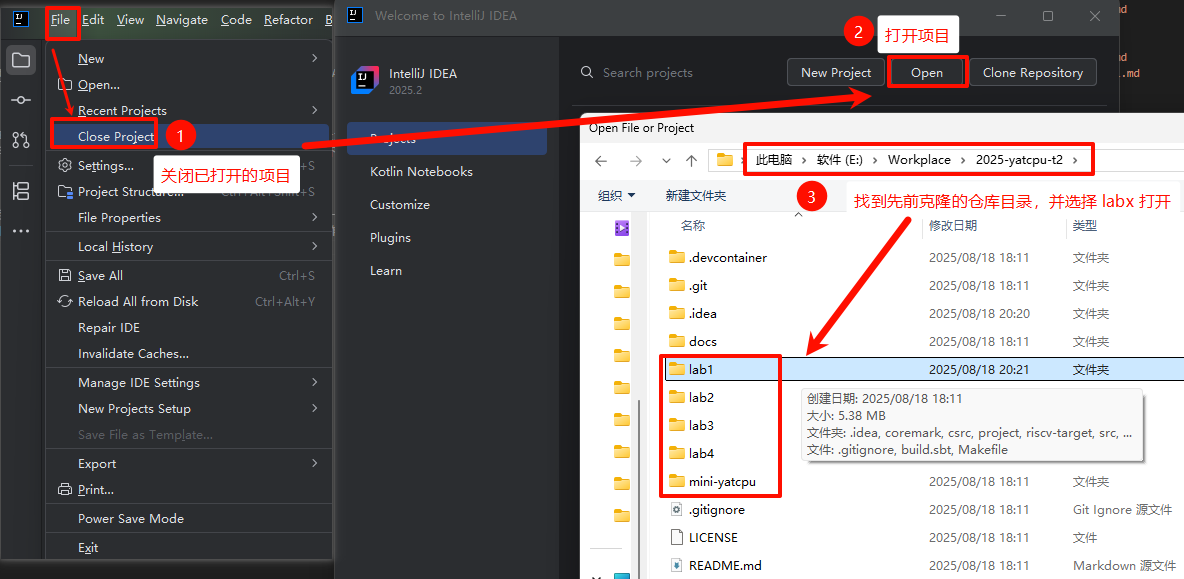

稍等片刻后，项目将被打开，此时会提示是否信任该仓库，选择 Trust Project。您可以在左侧文件浏览器一览整个仓库的结构，包括各个实验的项目文件夹 labx 。目前我们是将 2023-fall-yatcpu-repo 文件夹作为根目录（root），当进行后续实验时，需要以对应实验的 labx 作为根目录。如下图，在左上角 File - Close Project 关闭当前项目，并重新打开 2023-fall-yatcpu-repo 下面的 lab1 。

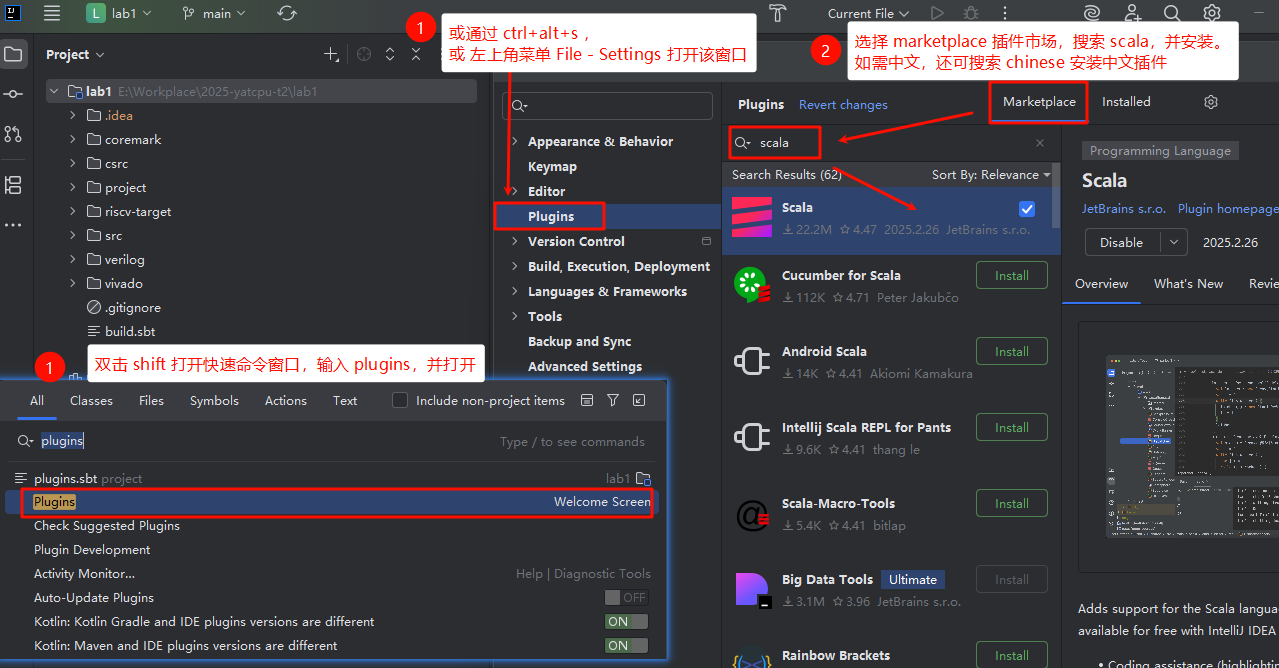

随后，您需要安装 Scala 插件。 双击Shift 调出快速命令窗口，输入 plugins 并打开插件管理窗口；或通过 Ctrl+Shift+S ，或 File - Settings 打开，随后在 marketplace 搜索 scala 插件并安装，如需中文还可搜索 Chinese Language Pack 以使界面汉化。如下图所示。

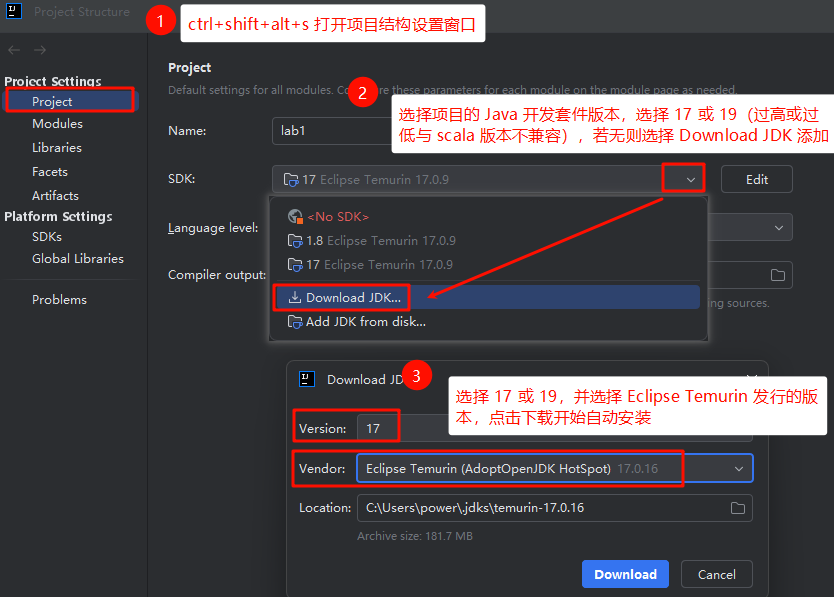

启用 Scala 插件后，右下角可能弹出窗口提示 load/import sbt build，选择 import 加载项目。 随后需安装 JDK 及 Scala 库。使用 Ctrl+Shift+Alt+S 或 双击 Shift 并打开 Project Structure 窗口，首先在 Project 侧栏中配置 SDK 中的 JDK ，若您电脑已安装有 JDK 17 或 19，直接选择即可。若无，则下载 Java 17 或 19 的 Eclipse Temurin 版本。

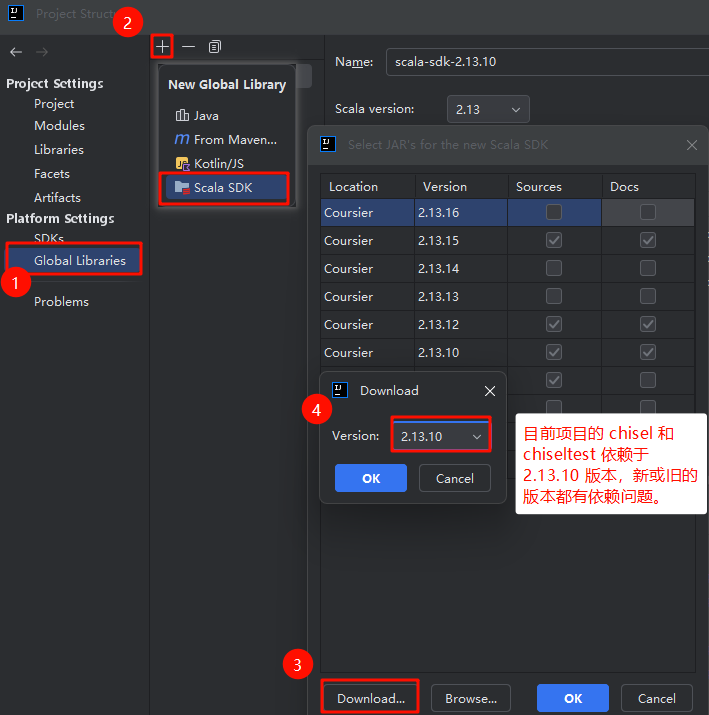

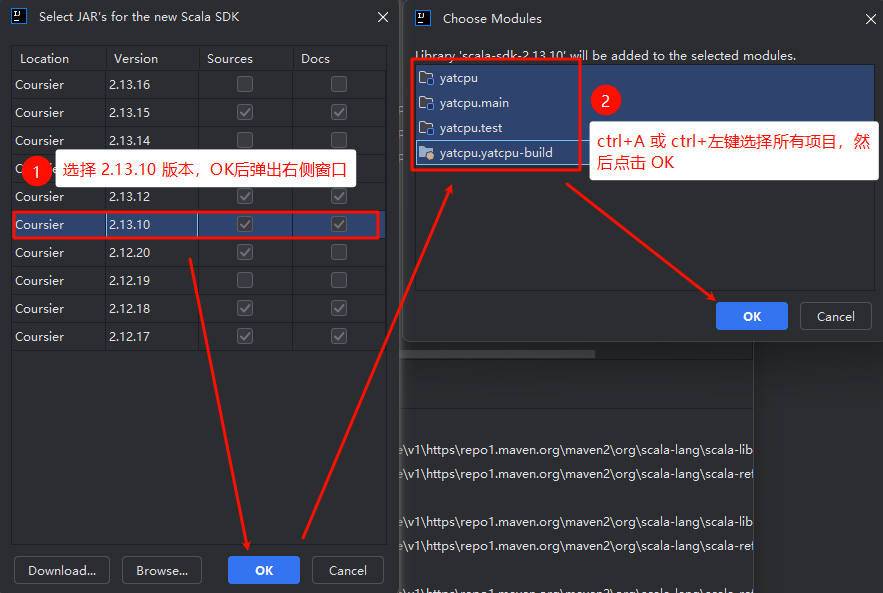

随后侧栏中选择 Global Libraries，点击➕添加 Scala SDK ，注意选择 2.13.10 版本，等待下载完成。若遇到网络问题，可以重新操作下载。下载完成后，添加其为使用 Scala SDK。如下面两图所示。

选项2：安装 Visual Studio Code🚁

使用 vscode 需要手动安装 JDK、Scala，并设置相应系统环境变量，仅建议有相应经验或想要探索的同学使用。若希望快速上手项目开始写码，安装 IDEA 后即可进行后面的配置。

安装 vscode

😦别搞混 vscode 和 vs

虽然都是微软公司的软件，但 Visial Studio（VS）专为 Windows 上的 C++、C# 开发设计，而 Visual Studio Code（vscode）则更具普适性，适合各种系统的各种编程语言的开发。

在 处下载适合的版本，一般为 Windows x64 版本。vscode 运行 scala 依赖于 Metals 这款插件，配置教程可看：极客教程 和 Metals官方文档 。

参照 Using the Scala Installer (recommended way) ，在页面处下载 Coursier 工具，并跟随指引安装。Coursier 会自动安装 JDK 和 sbt 。

完成这两项后，打开 vscode，打开 lab1 作为根目录。注意 vscode 右下角提示 "Import project" 时，点击导入项目，即可加载。

安装 MSYS2 和 Verilator🚁

Verilator 是一款 Verilog 模拟器，在本实验中用于测试所编写的CPU及硬件，其模拟效率优于 Chisel3 自带模拟器。 chiseltest 测试会主动在 PATH 环境变量中寻找 Verilator 并使用。

首先 下载 MSYS2，执行安装并将安装目录下的两个文件夹添加至系统 PATH 变量，例如您将其安装至 D:\msys64，则应添加：

  • D:\msys64\usr\bin
  • D:\msys64\mingw64\bin

在开始菜单搜索“环境变量”，打开“编辑系统环境变量”，在弹出的对话框点击“环境变量”，双击用户变量中的“Path”，点击“新建”，在最后添加上述路径。 添加系统变量 PATH 的教程见 path-环境变量及其修改 。

随后，使用 Win+R 运行 cmd 打开命令行窗口，输入

D:\msys64\usr\bin\bash

，进入到 MSYS2 提供的 bash 窗口（注意，若您电脑安装有 WSL，直接输入 bash 可能进入的不是 MSYS2 的 bash）。随后，依次输入下列指令，并观察输出是否有 error, failed 等报错：

# 安装所需包，若网络不好安装失败，则重新执行
pacman -Sy --noconfirm --needed base-devel mingw-w64-x86_64-toolchain git flex mingw-w64-x86_64-cmake mingw-w64-x86_64-autotools mingw-w64-x86_64-python3

# 临时设置 PATH 包含 core perl
export PATH=/mingw64/bin:/usr/local/bin:/usr/bin:/usr/bin/core_perl:$PATH

# 切换到 ~ 用户目录，并查看当前路径
cd /home/$USER; pwd

# 克隆到 ~/verilator，如果您已克隆或复制了包，请略过
git clone --depth 1 -b v4.226 https://github.com/verilator/verilator;

Windows 和 Unix 路径分隔符的区别

MSYS 是在 Windows 上提供了一个兼容 Linux 的环境，在 Linux 里输入的路径应使用 / 作为目录分隔符， \ 会被识别为反义字符（如\n换行）。而 Windows 上两种斜杠都可以作为分隔符。

克隆 Verilator 失败时

若 git clone 时网络不佳导致失败，可以重试或在 Verilator 4.226 Release 下载压缩包，并解压到相应目录：

  • 若 pwd 显示 /c/Users/<用户名> ，则对应 Windows C盘里 Users/<用户名>/verilator 文件夹
  • 若 pwd 显示 /home/<用户名>，则对应 MSYS 安装目录里的文件夹，如 D:\msys64\home\<用户名>\verilator

之后，按下面的步骤构建并安装 Verilator：

# 进入verilator文件夹
cd ~/verilator

# 设置 shell 编码，避免安装错误
export LC_ALL=en_US.UTF-8; export LANG=en_US.UTF-8

# 如果成功不会有任何输出
autoconf

# verilator 自动设置，需要等待一段时间
./configure --prefix=/mingw64


# 进行编译安装
cp /usr/include/FlexLexer.h /mingw64/include;
make -j$(nproc); make install

完成上述步骤后，在 bash 输入下述指令，若成功输出版本号 4.226 则为成功。

verilator_bin --version
# 若成功会输出 Verilator 4.226 2022-08-31 rev v4.226

检验环境安装成功🚁

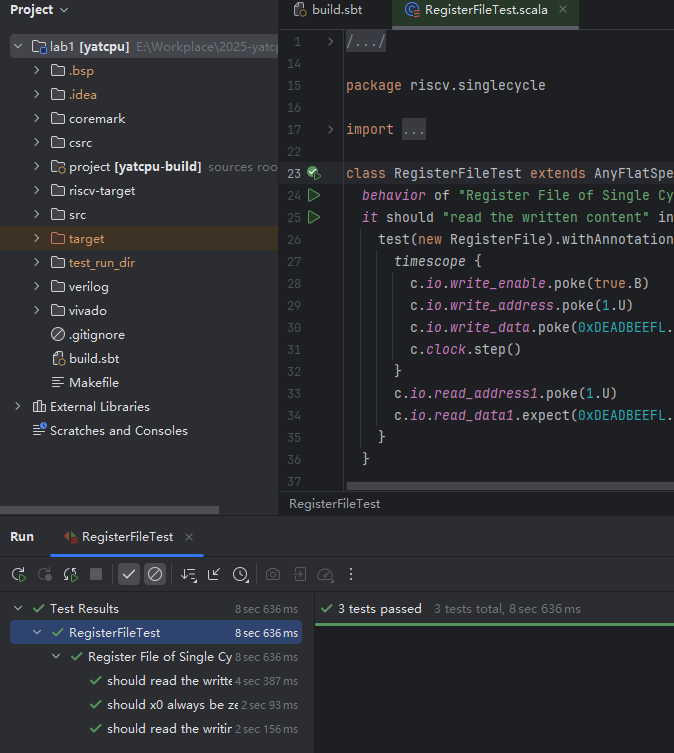

完成 IDEA / Vscode，以及 Verilator 的安装后， lab1 项目应该能被正确加载，在 IDEA 中 双击 Shift 打开 RegisterFileTest.scala ，应该能看见测试左侧的绿色箭头，点击运行如果能提示测试通过，则说明环境配置正确。

安装 Vivado🚁

预留足够的硬盘空间

Vivado 仅在最终烧板时使用，编写代码及测试不要求安装。您可完成实验后，准备烧板前再进行安装。若您电脑存储空间不足，也可询问助教使用无需 Vivado 和烧板的备用考核方式。

Vivado 2020.1 安装包体积较大，约为 36 GB，且后续安装也要使用大量硬盘空间。请预留好至少 100 GB 的硬盘空间。

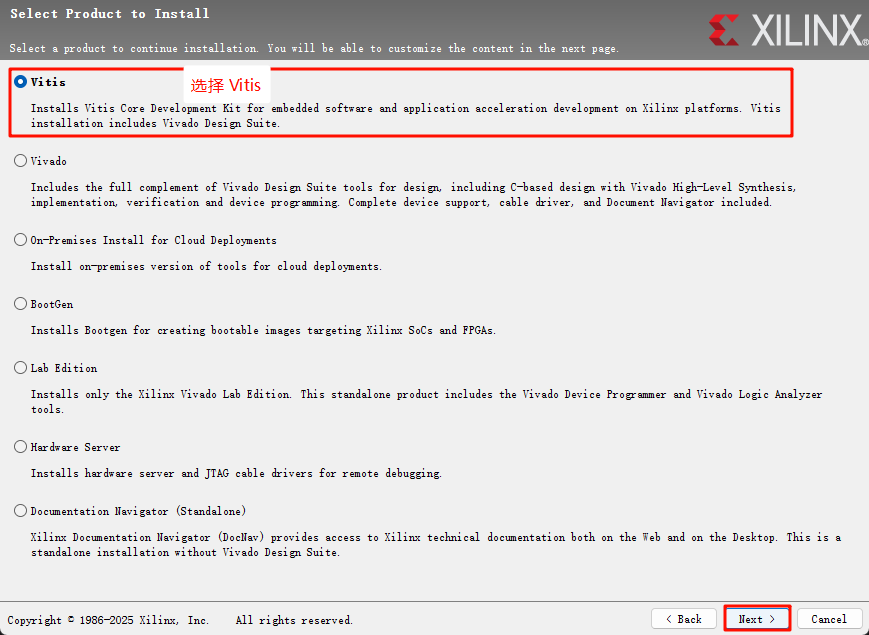

中山大学组成原理实验课使用的 Zynq 实验板型号为 Zybo-10， 需要 Xilinx 的工具进行综合实现以及烧板。这里安装 Vitis 即可，不需要许可或激活许可密钥。 经过测试且可用的 Vivado 版本为 2020.1 和 2022.1。更新或更旧的版本理论上可以使用，但没有经过测试。

安装包体积较大，推荐使用带断点续传功能的下载工具如迅雷、Free Download Manager 下载。

如果你在中山大学校园网内下载 Vivado 2020.1 安装包，可以使用我们提供的镜像：点此下载。

也可以在 Xilinx 的官网下载（可能需要注册AMD账户）：点击跳转。

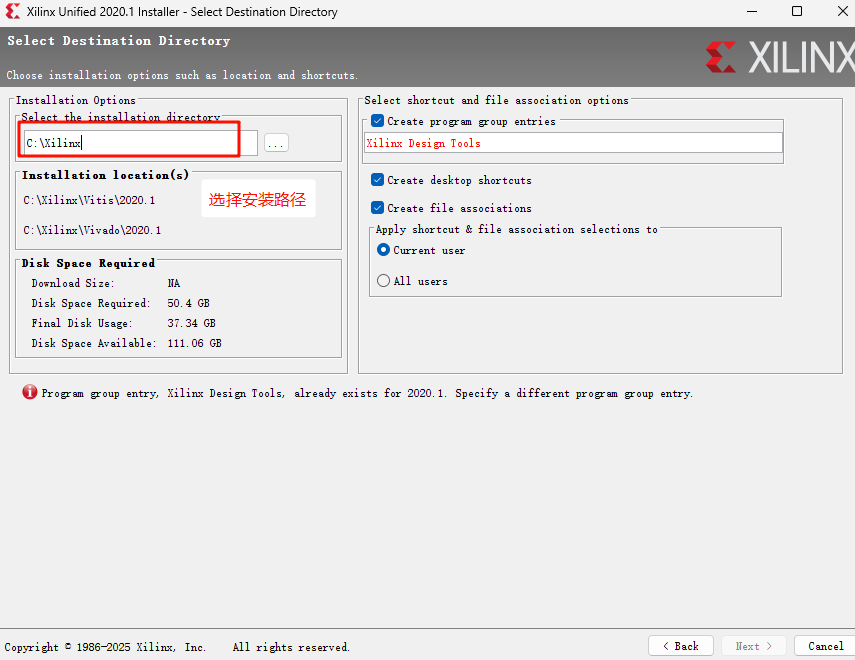

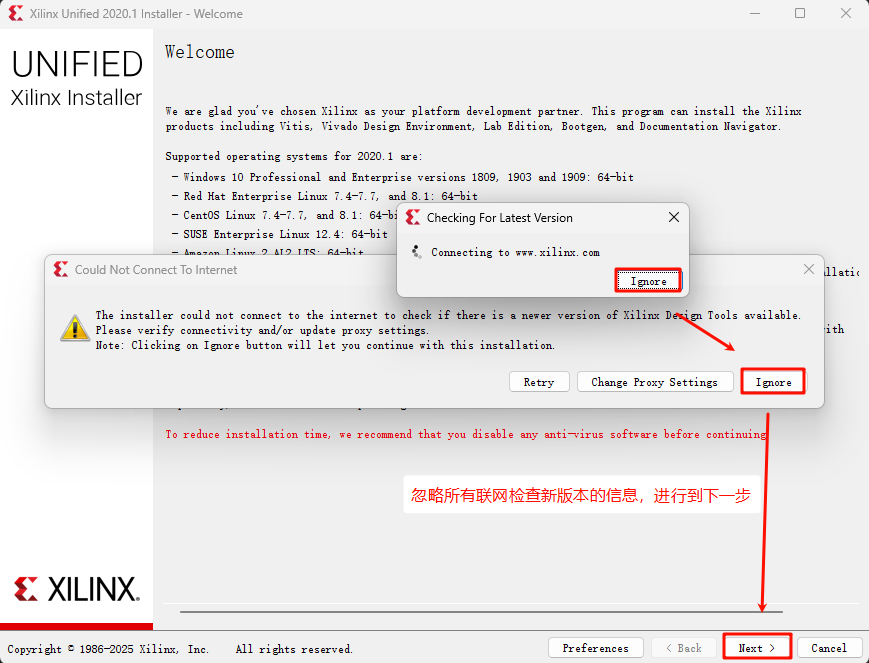

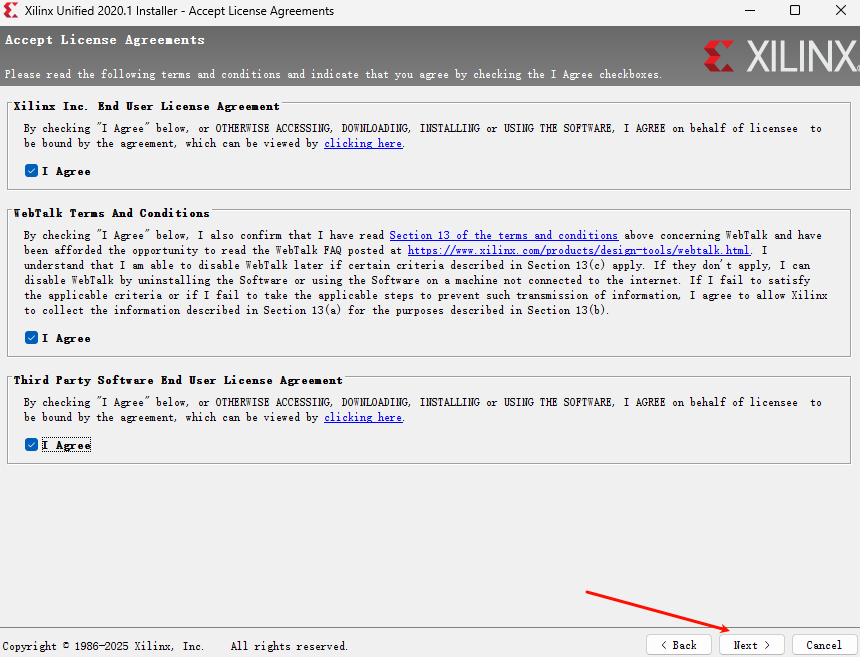

之后耐心等待安装完成即可，这可能耗时数分钟。
